Lắp đặt

Yêu cầu của cửa

Cửa gỗ hoặc kim loại có chiều dày từ 40-65 mm.

Nếu bề mặt cửa được trang trí thì khoảng cách từ cạnh trang trí đến khung cửa phải trên 110 mm.

Hướng trái phải của tay cầm

Tay cầm bên trái Tay cầm bên phải
Tay cầm bên trái Tay cầm bên phải

1. Khi đứng bên ngoài cửa, nếu bản lề ở phía bên trái thì đó là tay cầm bên trái.

2. Khi đứng bên ngoài cửa, nếu bản lề ở phía bên phải thì đó là tay cầm bên phải.

Các dụng cụ cần khi lắp đặt

Máy khoan điện, mũi khoan tay, thước đo, giũa, dao cắt, tua vít, đục, bút chì, búa, mũi khoan, thước cuộn

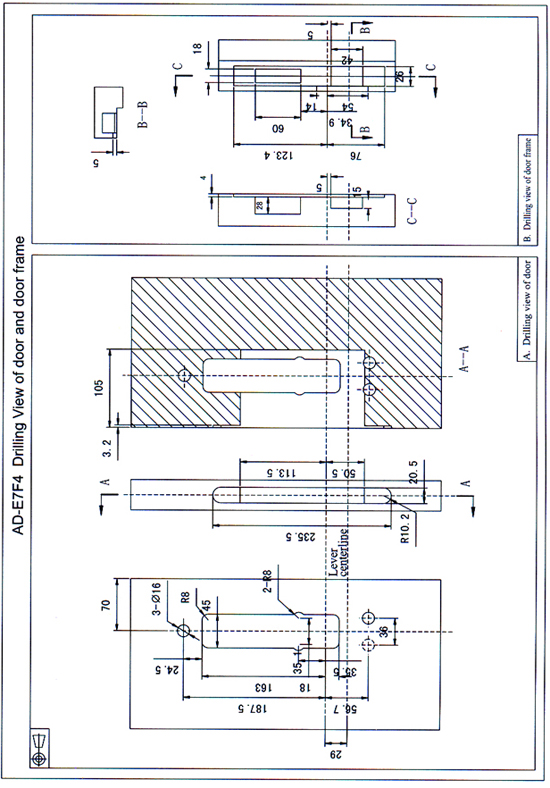

Bản mẫu lắp đặt

Tấm khuôn lắp đặt

Đơn vị: mm
Tấm khuôn lắp đặt

Các bước lắp đặt

1. Vẽ một đường gióng theo yêu cầu, chiều cao của nó nên vào khoảng 1m so với nền. Đánh dấu các điểm trên cửa bằng bút chì để khoan lổ theo yêu cầu bản mẫu.

Mortiseline:  Đường lổ mộng
Lever Centerline: Đường gióng
Template B: Mẫu B
Template A: Mẫu A

 2. Dùng khoan điện khoan 2 mặt của khung cửa. Cắt bỏ phần khoan lổ mộng  theo hướng dẫn 3. Đặt mộng khoá vào lổ mộng rồi vặn 2 vít M4 x 25 lại.
4. Gắn mặt trước lên cửa, đặt trục quay lên mặt trước qua ổ trục.  5. Nối dây truyền tín hiệu của mặt trước với mặt sau và gắn mặt sau bằng bốn vít M5.
6. Lắp 4 viên pin vào hộp pin 7. Đánh dấu khung cửa để khoan lổ. Cắt lổ cho chốt gài và mặt chốt gài. Đặt chốt gài vào trong lổ sao cho bằng với mặt chốt gài rồi dùng 3 vít M4 x 25 để gắn chúng lại với nhau.
8. Kiểm tra sự vận hành của khoá. 9. Hoàn thành lắp đặt.

Lưu ý khi sử dụng khóa

1. Tránh xa các chất ăn mòn.

2. Không treo bất cứ vật gì trên tay cầm .

3. Giữ cho bề mặt cảm biến luôn sạch và khô ráo. Lau cảm biến bằng khăn mềm và khô.

4. Khi Pin yếu thì đèn đỏ sáng lên để báo hiệu. Tuy bạn có thể tiếp tục mở khóa cửa từ 20-30 lần nhưng bạn nên thay Pin ngay.

5. Cách vệ sinh sản phẩm: Lau bằng khăn ẩm và sạch, không dùng chất tẩy rửa.

Để khóa hoạt động tốt, quý khách cần sử dụng khóa đúng cách và cần lưu ý đặc biệt về cách sử dụng pin của khóa.

Lưu ý về cách sử dụng pin

1/ Chỉ nên sử dụng pin Alkaline (pin kiềm) chính hãng

2/ Không trộn lẫn pin cũ và pin mới

3/ Không trộn lẫn pin Alkaline (pin kiềm) và pin carbon kẽm hoặc pin sạc

4/ Không nên sử dụng pin carbon kẽm

5/ Khi khóa báo pin yếu thì nên thay pin ngay

6/ Khi không sử dụng khóa trong thời gian dài, nên lấy pin ra khỏi khóa

7/ Khi lắp pin vào khóa, nên lắp đúng phân cực (-) và (+)

• Dùng pin không đúng điện áp có thể làm hỏng sản phẩm

• Khi pin yếu thì dung dịch điện phân trong Pin có thể sẽ chảy ra phá hỏng các tiếp điểm gá pin, nếu chảy vào mạch điện, có thể gây chập, hỏng mạch của sản phẩm.
